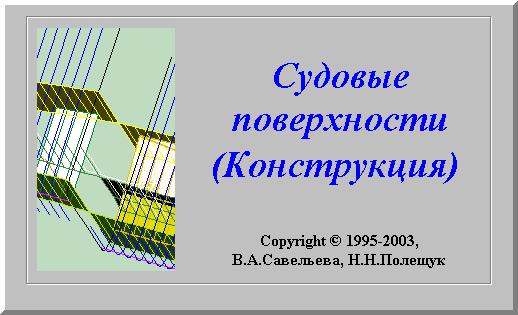

Модуль КОНСТРУКЦИЯ

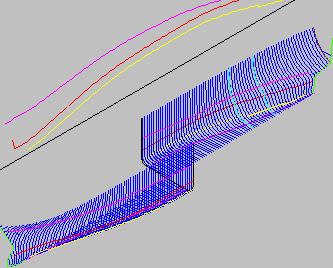

Модуль КОНСТРУКЦИЯ предназначен для построения в среде AutoCAD горизонтальных и продольных конструкций типа палуб, перекрытий, платформ, переборок, а также заготовок конструкций типа ребер жесткости, стрингеров, проходящих по наружной обшивке, палубам и переборкам судна. Модуль позволяет быстро строить или пересчитывать конструкции при изменении их самих или обводов в виду того, что данные содержатся в описаниях, которые можно хранить и изменять по мере необходимости в системе диалоговых окон. Наличие двух режимов работы, а именно: полного расчета и выборочного расчета (работы с данными) - позволяет пользователю вначале подготовить данные по конструкциям судна и проверить их, а затем корректировать по мере необходимости. Модуль можно применять как при проектировании судна, так и при технологической подготовке для описания деталей. Модуль имеет средства для построения линий пазов Н.О., палуб и переборок и продольных конструкций в структуре геометрической модели системы Ритм-Судно.
Разработчики: В.А.Савельева и Н.Н.Полещук. e-mail: poleshchuk@peterlink.ru
В модуль добавлена операция получения чертежа растяжки НО по линиям притыкания конструкций, построенных в трехмерной модели корпуса судна.
